LEDチカチカから少し進化させてみた。

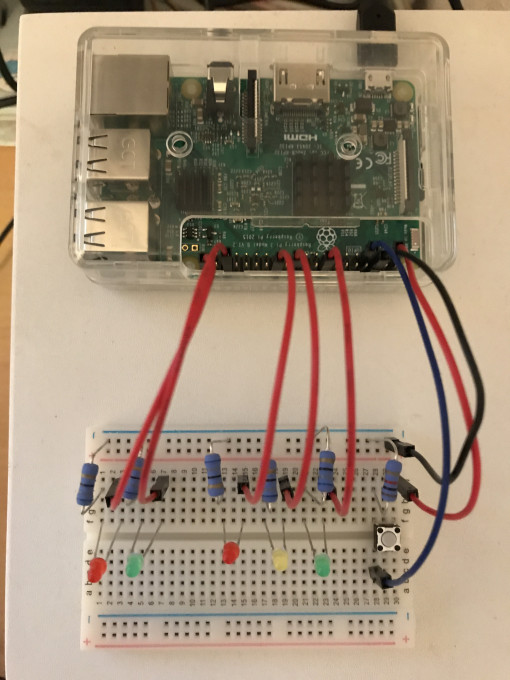

真ん中の緑黄赤を車の信号機と見立てて、左側の緑赤を歩行者信号機と見立てる。
一番右のボタンを押すと車の信号が緑→黄→赤に変わりつつ歩行者信号が変わる。
歩行者信号は緑が点滅して赤に変わる時に車の信号が緑になる。
赤いジャンパー線は各GPIOから電源供給
黒いジャンパー線はGND
青いジャンパー線はGPIOをINモードにして電圧を検知するようにしている。
電源をLEDの+側へ入れて-側に抵抗をつけて、抵抗からGNDに流す単純な回路
Scratch上ではこんな感じ。冒頭でGPIOのモードを宣言している部分は省略。
こんな感じになる↓。車の信号が赤になったあと、歩行者信号が青になるまで1秒位いれたり、歩行者が赤になった後に車の信号が青になるまで1秒位いれたりしたほうが本物ぽい。改修の余地有りだがまぁ良しとする。
